RealLogとは |
|
|
ネットワークデータアーカイブ「NDA-408」と、マネージメントソフトウェア「RealLog」からなる、リアルタイムログ収集・表示システムです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
マネージメントソフトウェア
RealLog |
|
ネットワークデータアーカイブ
NDA-408 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
特長 |
|
|
最大32ポート分のデータをFA機器から収集・蓄積し、LANで接続されたPCへ送出 |
|
|
NDA-408には、４チャンネル各８ポートの入力端子があり、さまざまなデータを収集・蓄積可能です。 |
|
|
また、蓄積したデータを、LAN経由でPCに送出することが可能です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

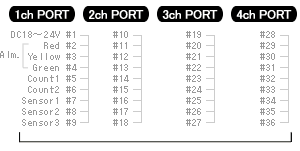

ポート構成 |
|

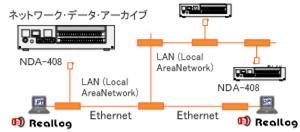

接続例 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
LANを介して接続された複数のネットワークデータアーカイブをリアルタイムで集中管理 |
|
|
「ID
SELECT」スイッチにより、最大255台までのNDA-408の接続が可能です。 |
|
|
複数のNDA-408からのデータは、「RealLog」でリアルタイムにデータ収集・集中管理が可能です。 |
|
|
|
|
|
|
データの流れ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
データの表示位置・色などを自由にカスタマイズ |
|
|
マネージメントソフトウェア「RealLog」でモニターウィンドウに各種データを表示するためのパーツを |
|
|
自由に配置することができます。色を自由に設定でき、またキャプションも日本語で入力することが可能です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
各データ表示パーツ |
|
パーツ設定例 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ログ履歴の常時保存・集計 |
|
|
NDA-408から約0.5秒ごとに送出される各種データ情報を「ログ履歴」としてPCに自動保存します。 |
|
|
ログ表示を行っている状態でも、「停止」ボタンを押すまでは常に自動保存を行います。 |
|
|
また、保存されたログ履歴を、集計条件（ログ収集期間など）を指定することで集計し、Microsoft |
|
Excelファイル（*.xls）として書き出すことが可能です。 |
|
|
さらに、Excelのマクロ機能により自動グラフ化なども行えます。 |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
